Обзор продукции

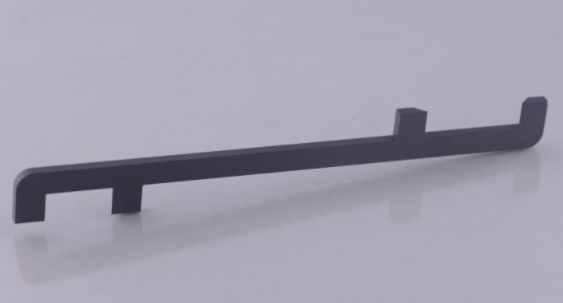

Данный продукт представляет собой керамическую I-beam guide rail из нитрида кремния, изготовленную с использованием технологии спекания на горячем прессе, с однородной темно-серой матовой текстурой с точной грунтовой поверхностью.Продукт имеет инновационную симметричную структуру I-beam, объединяющий удлиненный основной корпус с вертикальными прямоугольными выступами на обоих концах и в середине, чтобы сформировать стабильную трехточечную конструкцию.Эта конструкция обеспечивает достаточную прочность конструкции при одновременном достижении точной функции позиционирования руководства, что делает его особенно подходящим для высокоточных автоматизированных приложений.

Основные применения

• Высокотемпературное оборудование: теплообрабатывающие печи, проводящие рельсы, стержневые рельсы
• Точные машины: линейные рельсы руководства станков с ЧПУ, компоненты руководства высокоточных измерительных приборов
• Автоматизированное оборудование: робототехнические рельсы для позиционирования рук, автоматизированные проводники для транспортировки на производственной линии
• Производство полупроводников: железные дороги для передачи пластин, компоненты для руководства вакуумным оборудованием
• Специальное оборудование: высокотемпературное распыление оборудования, направляющие рельсы, механизмы направления лазерной обработки

Преимущества продукта

→ Сверхвысокая конструктивная прочность: сжатие ≥ 2400 МПа, изгибная прочность ≥ 720 МПа
→ Исключительная стойкость к износу: твердость Викера ≥1580 HV, срок службы в 8 раз дольше, чем легочные проводники
→ Отличная тепловая устойчивость: непрерывная рабочая температура -60°C1380°C
→ Низкий коэффициент трения: динамический коэффициент трения ≤ 0.15, не требуется дополнительная смазка
→ Точная размерная стабильность: коэффициент теплового расширения 3.1×10−6/°C, обеспечивающий точность при высоких температурах

Технические спецификации

Производственный процесс

Ultra-fine powder formulation → Hot pressing casting → Vacuum debinding → Hot pressing sintering → Three-dimensional rough grinding → Precision guide rail grinding → End face precision machining → Ultrasonic cleaning → CMM inspection → Anti-vibration packaging

Руководящие принципы использования

1. Использовать уровень точности во время установки для обеспечения прямоты ≤0,02 мм/м

2. Рекомендуемый просвет для приспособления 0,03 - 0,08 мм, избегайте тесных приспособлений

3. Резерв теплого расширения при использовании в условиях высокой температуры

4. Регулярно очищать поверхность рулевого рельса, рекомендуется проверять износ каждые 500 часов

5. Избегайте ударных нагрузок, обеспечивайте равномерное распределение силы

Обязанность служить

• 24-месячный период обеспечения качества
• Бесплатные инструкции по установке и отладке
• Поддержка услуг по индивидуальному размеру
• Предоставление технической поддержки на месте
• Пожизненное обслуживание

Часто задаваемые вопросы

Вопрос: Каковы преимущества I-beam?
A: Структура I-beam достигает легкого веса при одновременном обеспечении жесткости, с конструкцией трех точек опоры, повышающей стабильность

Вопрос: Как гарантируется прямота продукта?
A: При использовании точных шлифовальных машин, направляющих рельсы, прямота может достигать 0,01 мм/100 мм

Вопрос: Сохраняется ли размерная стабильность в условиях высокой температуры?
A: Испытания показывают скорость изменения размеров < 0,015% после 500 часов при 1000 °C

Вопрос: Какова максимальная обработанная длина?
A: В настоящее время максимальная прорабатываемая длина I-beam guide rail составляет 1200 мм
